P300 5P3B Elektromanyetik Akışölçer Alüminyum Alaşım Karbon Çelik Evi

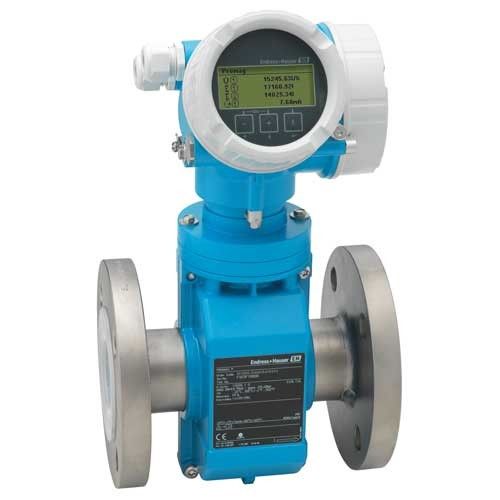

Proline Promag P300,5P3B Elektromanyetik Akışölçer

Ürün Tanımı

Çeşitli işlem uygulamaları için kolay çalıştırılabilir entegre verici ile yüksek sıcaklığa dayanıklı akış ölçer.

Promag P sensörleri, kimyasal ve süreç uygulamalarında yüksek sıcaklık ve koroziv ortamların ölçümü için tasarlanmıştır.Promag P 300 esneklik ve kolay sistem entegrasyonu sağlar: ölçümcünün aynı tarafında kablolama, uzaktan görüntüleme, gelişmiş bağlantı.

avantaj

Geniş uygulama yelpazesi: Çeşitli kaynak parça malzemeleri mevcuttur

Enerji verimli akış ölçümü: basınç kaybının olmamasını sağlamak için hiçbir sıkıştırma bileşeni yok

Bakımsız: hareketli parça yok

Süreç ve teşhis bilgisi hakkında tam görünüm: Kullanıcı tarafından tanımlanan çoklu giriş/çıkış kombinasyonları ve saha otobüsleri mevcuttur.

Karmaşıklığı ve çeşitliliği azaltmak: Kullanıcı tarafından tanımlanan giriş/çıkış fonksiyonları

Dahili doğrulama fonksiyonu: Dahili Kalp Atışı Teknolojisi

Uygulama alanı

İki yönlü ölçüm prensibi basınç, yoğunluk, sıcaklık ve viskozite tarafından etkilenmez.

Kimyasal ve süreç uygulamalarında yüksek sıcaklık ve koroziv ortamların ölçümü için özel akışölçer

Enstrüman özellikleri

Adı çapı: Max.DN 600 (24")

Tüm Genel Patlama Güvenliği Sertifikaları (Ex)

PTFE veya PFA kaplama

Entegre çift oda dış kabuğu, *** 3 giriş/çıkışla

Arkaplan aydınlatılmış ekran, dokunmatik tuş kontrolü ve WLAN erişimi

Ayrı bir görüntüleme birimi mevcut

Özellikleri ve özellikleri

Ürün Adı

İşleme kolay entegre verici ile sıcaklık nominal akışölçüsü. Kimyasal ve süreç uygulamalarında yüksek sıcaklık ve koroziv ortamların ölçümü için özel akışölçüsü.

Sensörün özellikleri

Geniş uygulama: Çeşitli sıvı parça malzemeleri sağlar. Enerji verimli akış ölçümü: boruda başka cihazlar yok, basınç kaybı yok. Bakımsız: hareketli parçalar yok.*** Büyük nominal kalibre: DN 600 (24"). Tüm genel patlama geçirmezlik sertifikaları.

Iletken özellikleri

Tam süreç ve tanı bilgileri sağlar: çeşitli kullanıcı tarafından oluşturulan I / O arayüzleri ve alan otobusları. Karmaşıklığı ve çeşitliliği azaltın: Kullanıcıların giriş / çıkış işlevlerini özelleştirmelerine izin verin.Kendini doğrulama: Kalp Atışı Teknolojisi. Kompakt çift odalı dış kaplama, *** 3'e kadar giriş / çıkış bağlantısı sağlar. Arka ışık ekranı, dokunmatik tuş işletim ve WLAN erişimi.

Nominel kalibre aralığı

DN 15... 600 (1⁄2...) 24 ")

Sıvı parçaların malzemesi

Döşeme: PFA, PTFE

Elektrot: 1.4435 (316L), Alaşım C22, 2.4602 (UNS N06022) alaşımı, tantal, platin,

Titanyum, Dupleks Çelik Dupleks 1.4462 (UNS S31803)

Ölçülen değişken

Hacim akışı, iletkenlik, kütle akışı

*** Büyük ölçüm hatası

Hacim akış hızı (standart): ± 0,5% o.r. ± 1 mm / s (0,04 in/s)

Hacim akış hızı (ihtiyaç duyulmaz): ± 0,2% o.r. ± 2 mm/s (0,08 in/s)

Ölçme aralığı

4 dm3... 9600 m3/h (1... 44 000 gal/dakikada)

*** Yüksek işlem basıncı

PN 40, Cl.30020 bin.

Orta sıcaklık aralığı

PFA kaplama: -20... +150 °C (~4... +302 °F)

Yüksek sıcaklıklı PFA kaplama: -20... +180 °C (~4... +356 °F)

PTFE kaplama: -40... +130 °C

Çevre sıcaklık aralığı

Karbon çelik flens: -10... +60 °C (+14... +140 °F)

Paslanmaz çelik flens: -40... +60 °C

Sensör koruma malzemesi

DN 15... 300 (1⁄2... 12"): Alüminyum alaşım AlSi10Mg kaplama

DN 350... 600 (14...) 24 ": yatak örtüsü ile karbon çelik

İletici koruma malzemesi

Alüminyum alaşımı AlSi10Mg kaplamalı: 1.4409 (CF3M), 316L'ye benzer; Paslanmaz çelik veya sanitasyon verici koruması

Koruma sınıfı

Standart: IP66/67, Tip 4X

İsteğe bağlı: IP69

Gösterim/işlev

Dört satırlık arka aydınlatılmış ekran, dokunmatik tuş işlevi (dış işlevi)

Yerel görüntüleme ve hata ayıklama yazılımı Ayarları aracılığıyla

Ayrı bir görüntüleme birimi mevcut

ihracat

3 çıkış:

4... 20 mA HART (Aktif/pasif)

420 mA WirelessHART

4... 20 mA (Aktif/pasif)

Dövme/sıklık/kötürme çıkışı (aktif/pasif)

Çifte impuls çıkışı (aktif/pasif)

Relay çıkışı

Giriş

Durum girdi

4... 20 mA giriş

Dijital iletişim

HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

Güç kaynağı

24 VDC

100... 230 VAC

100... 230 VAC / 24 VDC (tehlikeli olmayan alan)
